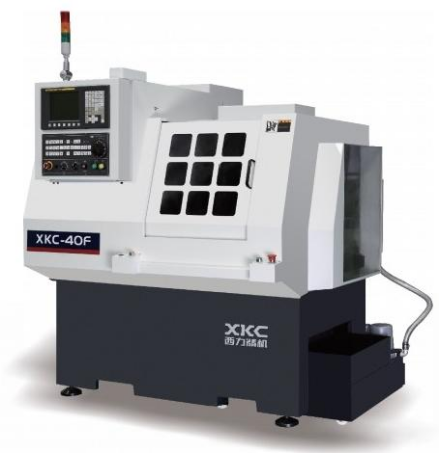

4OF/4OIF
系列精密數控排刀車床
高 精 度 主 軸 ：
機床采用套筒式主軸，日本超高精密主軸軸承，保證主軸的高剛性和持久精度，主軸跳動<3 μm。
高 效 率 加 工：
機床主軸最高轉速5500轉/分鐘，X、Y 軸快移速度可達18米/分鐘?？梢耘渲米詣铀土蠙C，實現高速、高效自動化加工。
高 精 度 進 給：
進給各軸全伺候驅動，采用日本THK高精度滾珠絲杠，保證加工精度及長時間的精度保持，進給各軸重復定位精度<±1μm。
大行程排刀式刀架：
超大行程排刀式刀架結構，刀位數多，使重復換刀誤差為最小，換刀高 速準確，能夠大幅度節省加工時間。
項目ITEM | 40F | 401F | |
加工能力 Capacity | 最大回轉直徑 Max swing diameter | Φ400mm | Φ400mm |
床鞍上回轉直徑 Swing over cross slide | Φ90mm | Φ90mm | |
最大加工直徑 Max. turning diameter | φ360mm | φ360mm | |
最大加工長度 Max. turning length | 200mm | 200mm | |
主軸 Spindle | 回轉速度 Spindle speed | Max.5500r/min | Max.5500r/min |
主軸通孔直徑 Spindle boredia | φ57mm | φ57mm | |
主軸可通棒料直徑 Through hole diameter | 筒夾(Colletchuck)φ42mm 卡盤(Chuck)φ45mm | 卡盤(Chuck) 中空45mm | |
主軸電機 Main motor F FA/FC | 7.5KW 5.5/7.5KW | 電主軸12.3KW | |
刀架 Turret | 刀位數 Number of stations | 7 | 7 |
刀具尺寸(車刀/鏜孔刀) Tool size(車刀/鏜孔刀) | 20×20/φ25mm | 20×20/φ25mm | |
進給 Axes | 導軌形式 Guideway construction | 直線導軌 Linear rail | 硬軌 Hard rail |
X軸行程 Travel X | 360mm | 360mm | |
Z軸行程 Travel Z | 筒夾(Colletchuck)220mm 卡盤(Chuck)230mm | 320mm
| |
X/Z軸最大快移速度 Rapid feed X/Z | 20m/min | 15m/min | |
X/Z進給電機 Feed motors X/Z | 伺服1.2KW | 伺服1.2KW | |
C軸(僅40FC) | 最小控制角度 Min. control angle | 0.001°(Bzi編碼器) | 0.001°(Bzi編碼器) |
其它 Others | 總電氣容量 Required electric power | 12 kVA | 12 kVA |
中空液壓缸 Rotating hydraulic cylinder | 6" | 6" | |
機床尺寸(長×寬×高) Floor Space | 1811×1523×1672 | 1811×1523×1672 | |
機床重量 Mass of machine | 約2100KG About 2100KG | 約2100KG About 2100KG | |
